Hướng dẫn bấm dây tín hiệu kết nối card nhận trong màn hình led (theo chuẩn B)

Để bắt đầu lắp đặt màn hình LED, chúng ta cần chuẩn bị các loại dây tín hiệu. Trong đó, Hướng dẫn bấm dây LAN là 1 loại trong số đó.

1. Có hai kiểu chuẩn bấm cáp là T568A( chuẩn A) và T568B( chuẩn B)

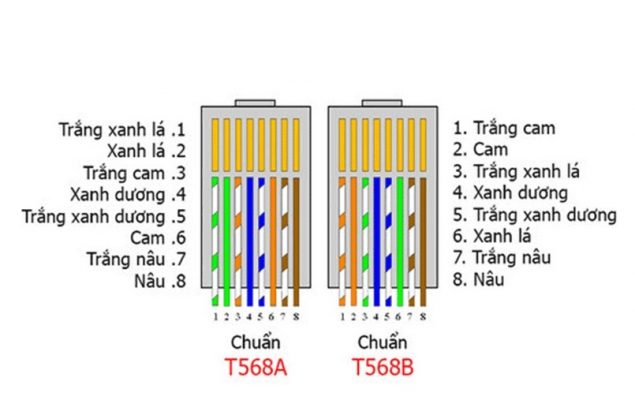

Quy định về thứ tự màu sắc của dây như sau, các bạn có thể xem rõ hơn trong hình minh họa dưới đây.

– Chuẩn T568A: Trắng xanh lá- xanh lá- trắng cam- xanh dương- trắng xanh dương- cam- trắng nâu- nâu
– Chuẩn T568B: Trắng cam- cam- trắng xanh lá- xanh dương- trắng xanh dương- xanh lá- trắng nâu- nâu

2. Có hai kiểu bấm dây mạng là bấm thẳng và bấm chéo

Sự kết hợp giữa chuẩn A và chuẩn B khi bấm 2 đầu cáp tạo ra 2 kiểu bấm dây mạng khác nhau.

– Bấm thẳng: là khi bạn bấm 2 đầu cáp mạng cùng 1 chuẩn( A hoặc B). Kiểu này được dùng để kết nối 2 thiết bị khác loại lại với nhau. VD: PC + Switch, Switch + Router
– Bấm chéo: là khi bạn bấm 2 đầu cáp mạng khác chuẩn( 1 đầu chuẩn A còn 1 đầu chuẩn B). Kiểu này dùng để nối 2 thiết bị cùng loại lại với nhau. VD: PC-PC, Router -Router

 Bấm dây mạng 2 đầu không theo chuẩn A hoặc chuẩn B có được không?

– Nhiều người quan niệm chỉ cần bấm dây sao cho thứ tự màu dây 2 đầu giống nhau, không cần theo chuẩn A hay B, điều đó không đúng.
– Nếu không bấm dây mạng theo đúng chuẩn, dây mạng vẫn dùng được nhưng không đảm bảo được tín hiệu do không khử hết nhiễu điện từ.

3. Chuẩn bị dụng cụ bấm dây mạng

Để bấm dây mạng, các bạn chuẩn bị những dụng cụ sau:

– Dây cáp mạng( 3k/m): Tùy theo nhu cầu sử dụng dây dài ngắn khác nhau, có rất nhiều loại dây cat5e và cat6 cho bạn lựa chọn.
– Kìm bấm cáp mạng( 150k): Quý khách nên lựa chọn các loại kìm bấm mạng chính hãng để bấm cáp chính xác và hiệu quả. Ứng cử viên tốt và rẻ nhất là: Kìm bấm mạng Bosi
– Hạt mạng RJ45( 1k-1k5/ hạt): Các bạn nên chuẩn bị 10-20 chiếc để đề phòng bấm hỏng. Dùng hạt RJ45 AMP nhựa hoặc RJ45 bọc sắt đều được.
– Hộp test mạng( 80k/chiếc): Để test thử dây mạng sau khi bấm xem đã bấm đúng chuẩn A hoặc B chưa? Có dây nào mất tín hiệu không?

4. Cách bấm dây mạng chuẩn B

Bước 1: Cắt lớp vỏ cáp mạng

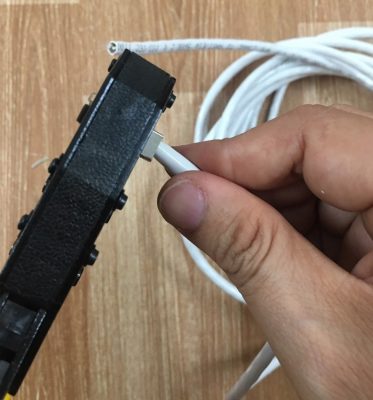

– Dùng kìm bấm mạng để cắt bỏ lớp vỏ cáp mạng khoảng 4 cm, có thể cắt dài thêm chút để xếp màu cho dễ.
– Thực hiện tuốt vỏ dây sao cho không để cắt vào phần lõi dây.

Bước 2: Sắp xếp vị trí 8 lõi dây theo đúng chuẩn

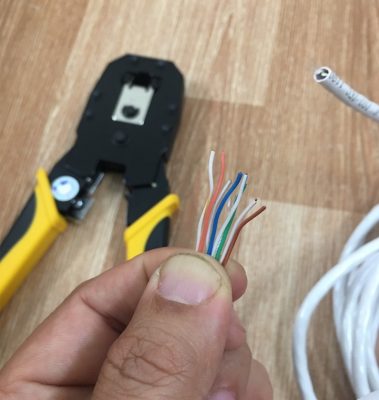

– Gỡ và vuốt thẳng 4 cặp lõi dây xoắn đôi ra.
– Xếp dây theo thứ tự sau: Màu trắng xếp trước và xen kẽ giữa các dây màu. Các dây màu xếp lần lượt: Cam- xanh lá- xanh dương- nâu.
– Đổi chỗ màu trắng của cặp xanh lá cây với màu trắng của cặp xanh dương.

Bước 3: Cắt đầu lõi dây bằng kìm bấm mạng

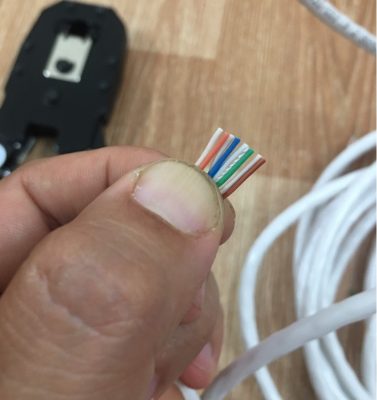

– Xếp các dây sát nhau, vuốt thẳng 1 lần nữa, dùng kìm cắt đầu lõi dây đồng bằng nhau.

Bước 4: Tiến hành bấm dây mạng

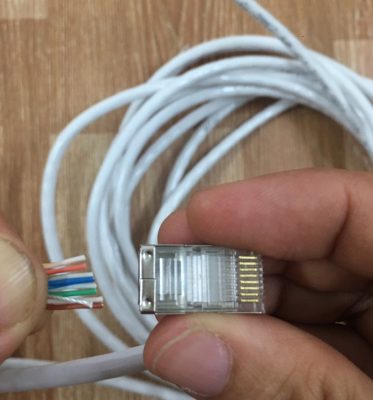

– Để ngửa hạt mạng( phần lá đồng hướng lên trên), dùng lực ngón cái và ngón trỏ khéo léo đút đầu cáp thật sâu, sao cho các lõi đồng đều chạm đầu trên của hạt mạng.
– Thứ tự màu dây tính từ bên trái qua phải tương ứng với vị trí 8 lá đồng trên hạt mạng.

– Nhét đầu mạng vào kìm sao cho răng của kìm bấm mạng khớp với 8 lá đồng của hạt mạng, bấm mạnh và thật dứt khoát.

Bước 5: Bấm đầu mạng còn lại tương tự– Thực hiện lại thao tác từ bước 1 đến bước 4 với đầu dây mạng còn lại.

Bước 6: Test dây mạng vừa bấm

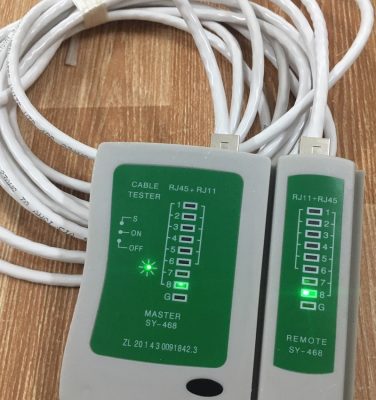

– Dùng hộp test mạng cắm 2 đầu dây vừa bấm vào. Hộp test sáng đèn 2 bên theo thứ tự từ 1 đến 8 là được.
– Nếu không có hộp test mạng, các bạn cắm trực tiếp dây vừa bấm vào swicth, modem hoặc laptop, nếu thông mạng là ok.
